規格

電源：三相

額定吊重：1.5 - 120噸

間歇額定：63％額定負荷- 40％

吊車分類：ISO-M4-M5，FEM- 1M-2M 依據吊車額定而有所不同

防水等級保護：吊車IP54  控制箱 IP54  按鈕開關IP65 附急停

馬達絕緣等級：F級與熱藕保護

制動能力：額定吊重的150％

特點

■ 吊升馬達

電動起重機採用3相鼠籠式感應馬達，高性能啟動轉距大，電流小，溫升最低，運轉寧靜，並設有恆溫控制器及軸心風扇防止馬達過熱而燒毀。標準品馬達為F級絕緣，IP55保護，負荷時間率為40%，另可選擇60%馬達及強制風扇冷卻以符合高頻度場所之使用。

■ 吊升減速機

吊升減速機採用三段平行軸方式減速，齒輪材質為合金鋼加工精密表面處理，硬度可達HRC60度以上，精度高，低噪音，耐磨耗、壽命長，保養簡單容易。獲得最大的機械效率。

■ 吊升剎車

剎車採用DC碟式自動調整型安全剎車系統，散熱佳，制動力強及耐磨耗，非石棉來令片在正常使用下可達100萬次。剎車與馬達同時操作動作確實靈敏。

■ 極限開關

設計符合ANSI / ASME B30.7，和EN 14492-2標準。二段上限(第一段切控制，第二段切電源)及一段下陷開關下限行程開關防止，橫行小車各方向另設有一段開關，以防止鋼索過捲或過放極橫過度移動之危害。方便調整，維修容易，精確度，可靠性高。

■ 吊鉤組

吊鉤由S45C/SCM440鍛造而成，可360°旋轉並附有防托安全裝置，索輪護蓋設計可避免異物捲入。

■ 鋼索

鋼索設計安全係數為4.5倍以上(構造標準為C級)，抗拉強度大，壽命長，柔軟度佳可承受彎曲產生之疲勞，亦可選配安全係數5倍以上之鋼索。

■ 鋼索導索器

標準產品設有鋼索導索器，目的在於確保鋼索於捲筒上正確排列及防止鋼索斜拉操作夾角過大。導索器採高強度之塑料射出成形，塑料製品降低鋼索與 導索器磨差所產生之損耗，大大提升鋼索的使用壽命。

■ 押扣開關

採用IP65防水防塵行押扣開關並附有緊急停止鍵，另可設置鑰匙開關過濾起 重機操作人員。

■ 過重保護裝置

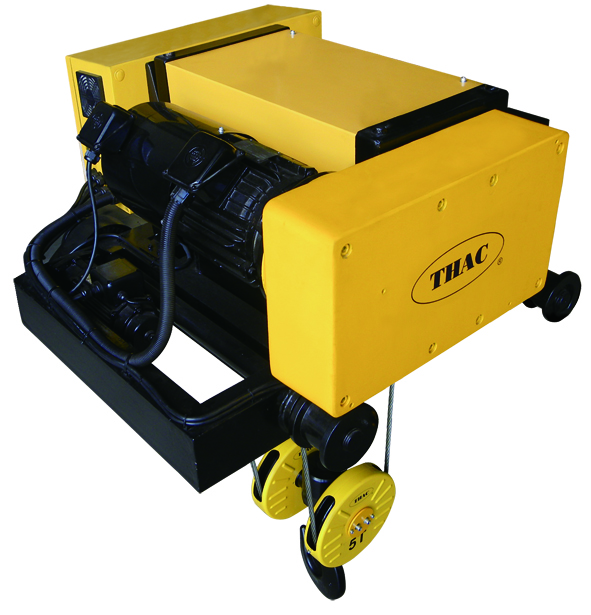

THAC鋼索主機標準產品設有機械過重保護裝置，安全性高，靈敏度佳，調整 範圍大且易於調整。當吊重物重量操過過重保護設定之安全荷重時，此裝置 會阻止吊重物上升僅可下降操作，也完全確保因超載吊重所造成之公安危 害。

■ 變頻器控制

THAC鋼索主機雙速採用起重機專用變頻器控速，快慢速比可達1:10，亦可採 用無段變速控制，變頻器設置使主機在各方向移動時更能精確對位。啟動電 流小且具有過電流，欠相，逆向..等保護功能。

■ 電氣設備

電氣設備經由無線遙控器或有線按鈕開關操作，所有電器零件與電線均有號 碼置於明顯之處易於查修。標準店員為220/380/440V，3ψ，50/60Hz，標準 控制電源為110V，亦可替客戶指定電壓需求訂製。

■ 多功能的設計

IP54，48V低電壓控制具防水及防塵保護。按鈕開關IP65 附急停具防水及 防塵保護，當過載操作時，機械過載保護裝置切斷電源。二段上限(第一段 切控制，第二段切電源)及一段下陷開關下限行程開關防止 過捲。變頻器控制具緩衝啟動，緩慢停止，無段變速及能源節約等特性可應 要求提供。

■ 選購配件

A. 機械剎車(捲筒過速保護)

B. 捲揚手動釋放裝置

C. 電控箱快速接頭方式接線

D. 荷重螢幕顯示

E. 無線遙控器

F. 吊升6:1變速馬達

G. 特殊高揚程需求
